海*集团酸雾废气处理工程

海*五金（东莞）有限公司酸雾废气治理工程


海*集团是一家从事电气产品制造和销售的跨国公司，德资企业，产品以创意及构造精巧著称，在国际建筑电气市场上处于先进地位。海*集团目前在全球的雇员超过10000人，并以欧洲为中心，在全球各地设立了生产基地以及遍布全球的市场营销网络。

海*五金（东莞）有限公司位于广东省东莞市东莞市石排镇龙岗工业园，该公司在生产过程中排放一定量的酸性有害气体。这种气体腐蚀性强，对周围环境污染大，对人们的身体、生活具有一定的危害。现该厂有超前的环保意识，为保护环境及维护员工利益，改善工作环境及周边环境不受影响，积极参与国际竞争，受贵厂委托，东莞居峰环保科技有限公司为其做好酸雾废气治理工程。

一、设计范围
1、 工程总体设计包括工程的所有设施和设备；
2、 本方案主要范围从废气排放口收集到净化气体达标排放。

二、 酸雾原始风量、浓度及治理目标

1.酸洗池产生量及浓度
经现场查看,车间有2个酸洗槽（1个：1500*1200mm，1个：2100*800mm）产生的酸雾风量约7000m³/h;酸雾浓度约为100mg/m³;
根据现场条件及厂方要求，综上所述；设计采用1套7000m³/h水浴净化工艺对其进行治理。设备压力损失:△P≈1500Pa

2.治理目标
经治理后，污染物排放达到广东省地方标准DB44/27-2001《大气污染物排放限值》第二时段标准。
酸及其化合物浓度排放：≤35mg/m³

三、 处理工艺流程及简单说明

1、工艺流程图

酸性废气→碱液洗涤塔→风机→高空外排风管→达标排放
                            |
                       防腐泵
                            |
     自来水→碱液中和循环池<碱液桶 <片碱


2、工艺流程简单说明
生产车间酸雾废气经吸风管收集，经管道再进入碱液洗涤塔，碱液洗涤塔体放置二层填料层并配置二级水浴装置，并在循环水池内加氢氧化钠（简称碱），以中和废气中的酸雾，经二级喷淋塔装置清洗后完全能保证达标排放。

塔体放置二层填料层并配置二级高压水浴装置，经二级喷淋装置清洗后，通过滤水装置，净气达标外排。
（1）、本工艺设备及风管管道采用PP材质。
（2）、净化塔内采用D=25塑料球填料。
（3）、水泵及风机采用塑胶防腐材质。

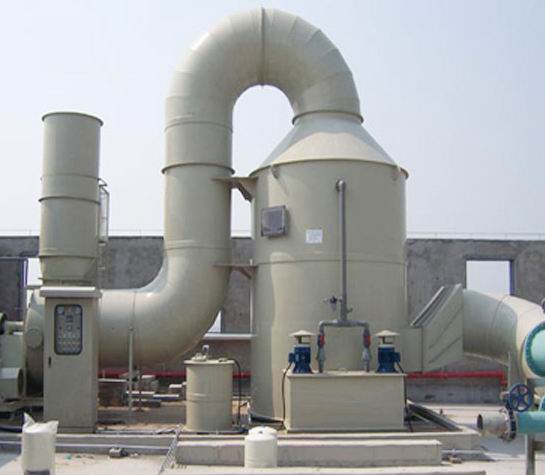

酸雾处理塔是酸雾废气净化不可缺少的设备，废气通过引风机的动力进入高效填料塔，在填料塔的上端喷头喷出吸收液均匀分布在填料上，废气与吸收液在填料表面上充分接触，由于填料的机械强度大、耐腐蚀、空隙率高、表面大的特点，废气与吸收液在填料表面有较多的接触面积和反应时间。净化后的气体会饱含水份经过塔顶的除雾装置去除水份后直接排放大气中。酸雾处理塔的工作原理是将气体中的污染物质分离出来，转化为无害物质，以达到净化气体的目的。它属于微分接触逆流式，塔体内的填料是气液两相接触的基本构件，塔体外部的气体进入塔体后，气体进入填料层，填料层上有来自于顶部喷淋液体及前面的喷淋液体，并在填料上形成一层液膜，气体流经填料空隙时，与填料液膜接触并进行吸收或综合反应，填料层能提供足够大的表面积，对气体流动又不致于造成过大的阻力，经吸收或综合后的气体经除雾器收集后，经出风口排出塔外。
